Máquina de empacotamento da elevada precisão FFS, máquina de empacotamento automática completa do selo da suficiência do formulário

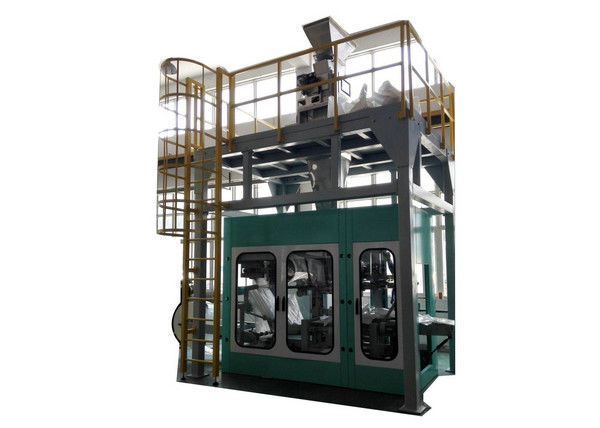

Máquina de empacotamento Full-automatic do saco do Formulário-Suficiência-Selo do FFS com sistema de peso da elevada precisão

Fluxo de produção

A máquina de embalagem de saco FFS totalmente automática adota a tecnologia integrada de preenchimento de formulários e realiza a operação automática de pesagem, confecção de sacos, enchimento e vedação, etc.

Composição do Equipamento

1. O mecanismo de elevação da bobina de filme é principalmente para enrolar o filme, de modo a facilitar o desenrolamento do aplicador do saco.

2. Aplicador de sacos é principalmente para esticar o filme na máquina de embalagem e manter temporariamente o filme.

3. O selador de canto é para a selagem de formato espalmado dos dois lados do saco em forma de M.

4. O ajuste do comprimento do saco é para ajustar a vedação do canto para a posição adequada quando o valor definido do comprimento do saco mudar. Em caso de necessidade de ajuste, o valor pode ser ajustado via tela sensível ao toque; então o motor funciona e aciona a roda de ajuste para se mover para realizar o ajuste.

5. O alimentador de sacos transporta o saco não cortado e envia o sinal de comprimento do saco para o PLC; quando começa a transportar a sacola, o motor aciona o cilindro para girar em alta velocidade até que o comprimento transportado atinja uma certa proporção do comprimento do saco ajustado, então o PLC controla o motor para girar em baixa velocidade e ao atingir o comprimento do saco o motor para e o transporte de uma bolsa é completado.

6. O selante inferior corta um saco vazio de acordo com o comprimento do saco ajustado e veda a parte inferior do próximo saco. Quando o saco entra no selante inferior e atinge o comprimento do saco ajustado, o cilindro de ar aciona a barra de fixação para agarrar o saco; ao mesmo tempo, sela o fundo e corta o saco. A distância entre o selo e a extremidade do saco é inferior a 10 mm.

7. O abridor de sacos abre a boca da boca do saco para preparar o enchimento do material. Quando uma bolsa vazia é transferida para esta estação, as ventosas abrem a bolsa; então a válvula de vácuo se abre para soltar parcialmente os copos; e após as barras angulares fixarem a boca do saco, a válvula de vácuo fecha para libertar completamente as ventosas.

8. O bico de enchimento é uma unidade funcional importante na máquina de embalagem automática integrada. Quando o saco vazio aberto chega à posição de enchimento, o motor acciona o bico de enchimento para descer através da haste de condução e a aba abre para encher o material no saco. Ao mesmo tempo, os pós são sugados para o sistema de remoção de pó. Após a conclusão do enchimento, o motor aciona o bico de enchimento para subir pela haste motriz e fecha a aba.

9. O grampo do saco deve cooperar com o bico de enchimento no posto de abastecimento para completar o enchimento do material. Ele prende a bolsa aberta e move-se para dentro enquanto o bico de enchimento desce e a aba se abre.

10. Selador de boca de saco é para selar a boca de sacos cheios. Quando um saco cheio é transportado para a estação de selagem, as barras de fixação coincidem com o selador de boca de saco e os elementos de aquecimento no lado interno ligam e selam a boca do saco; quando o aquecimento terminar, as barras de fixação e o selador se abrirão. A distância entre o selo e a extremidade do saco é inferior a 10 mm.

11. A boca da bolsa é para resfriar a boca da bolsa selada e melhorar a confiabilidade. Quando o saco selado a quente é transferido para o refrigerador de boca de bolsa, o cilindro de ar aciona o tubo de ar frio para resfriar a parte selada a quente do saco. Depois que a boca da bolsa é resfriada, a bolsa é liberada e o ciclo de resfriamento termina. Um saco será resfriado duas vezes sucessivamente.

Funcionalidades Funcionais

1. estrutura compacta, alta integração, economia de espaço;

2. Fornecimento contínuo de grandes rolos de filme para melhorar a velocidade de embalagem e reduzir a frequência de troca de tipos de sacos e reabastecimento de sacos;

3. Comprimento do saco variável de acordo com diferentes materiais para reduzir o custo de embalagem;

4. Técnica de vedação térmica adotada para melhorar a qualidade da vedação e a aparência do produto.

Componentes principais

Materiais aplicáveis

É aplicável ao enchimento e embalagem de uma variedade de materiais em vários setores, incluindo alimentos, grãos, fertilizantes, produtos químicos e material de construção.
